Vous souhaitez remplacer l'écran de votre iPhone 3GS ?
Nous allons voir comment installer et remplacer le kit écran.
Un kit écran comprends la vitre tactile, le LCD, le bouton Home ainsi que
le module haut parleur et capteur de luminosité.
Le tout étant déjà pré assemblé cela rends la réparation plus simple.
ATTENTION Le démontage du téléphone entraîne une suspension immédiate de votre garantie.
Le site ne peut en aucun cas être tenu pour responsable.
Pour remplacer votre kit écran il vous faut donc :
- 1 kit écran complet pour iPhone 3GS, de couleur noir ou blanc comprenant la vitre tactile,
la dalle LCD, le module haut parleur et capteur de luminosité pré assemblé sur chassis de fixation.
Voir : Ecran iPhone 3GS noir , Ecran iPhone 3GS blanc

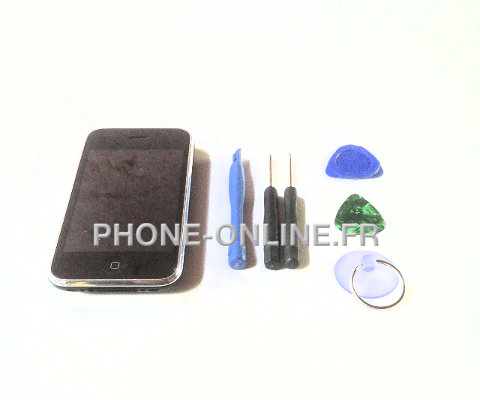

- 1 kit outils (offert avec un kit écran)

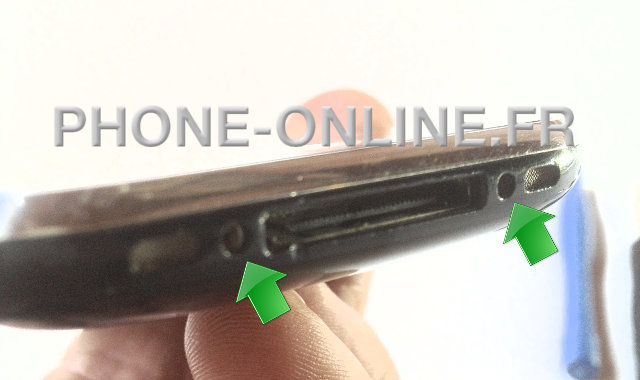

Sur les deux cotés du port de charge (où vous branchez le chargeur de votre iPhone) se trouvent deux visses.
Nous allons donc les dévisser, celles-ci plaquent le chassis de l'écran à l'iPhone.

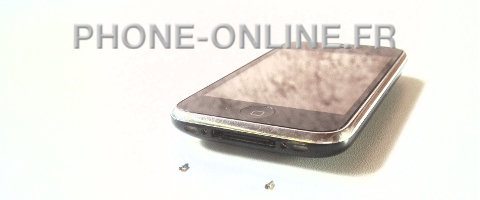

Les visses à retirer.
Voici donc le résultat.
Mettez ces deux visses de côté afin de ne pas les perdre.

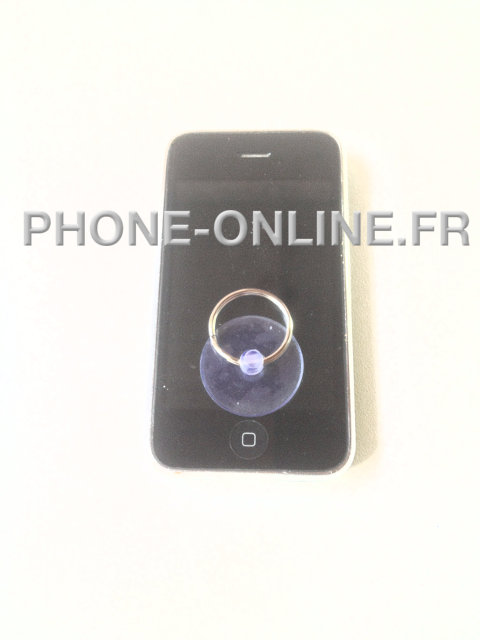

Maintenant que l'écran n'est plus vissé à l'iPhone nous allons le soulever par le bas, prenez la ventouse et collez la juste au dessus du bouton Home et au centre de l'écran comme sur la photo.
Il va désormais falloir ouvir l'écran par le bas, la partie haute doit rester plaquée.
Si vous tirez sur la partie haute de l'écran les nappes s'arracherons donc attention.

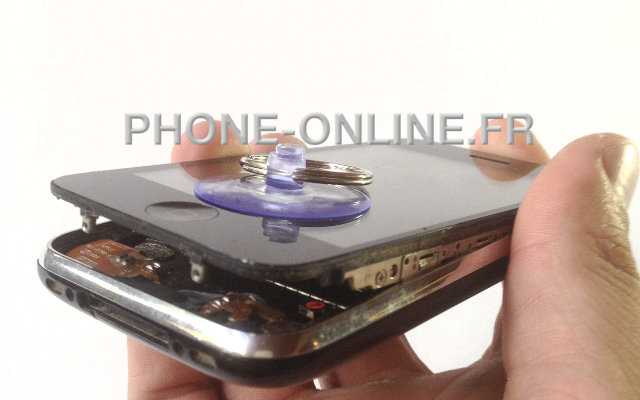

Voici comment s'ouvre l'écran de l'iPhone 3GS.

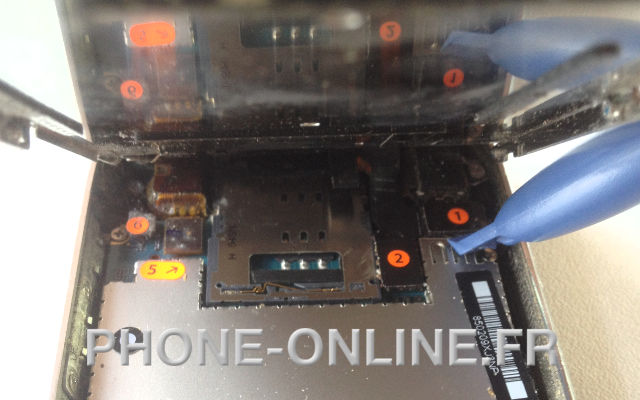

L'écran de l'iPhone est relié par 3 fiches numérotées. 1, 2 et numéro 3.
Nous allons les déconnecter à l'aide de la spatule en plastique.
Ne forcez jamais, vous pourriez abimer les connecteurs de la carte mère.

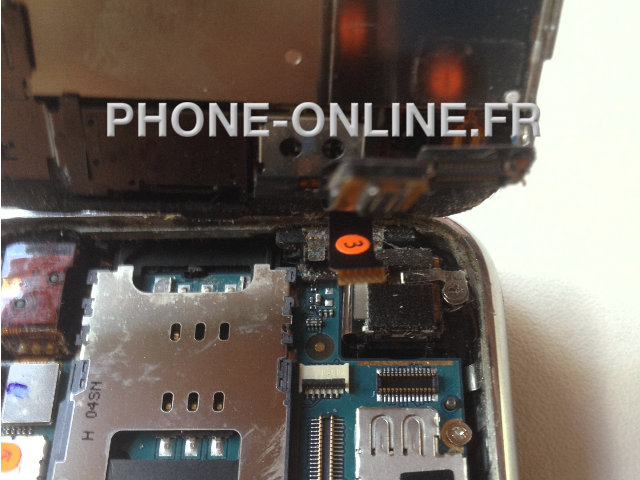

Le connecteur numéro 3 se trouve en dessous du connecteur numéro 2.

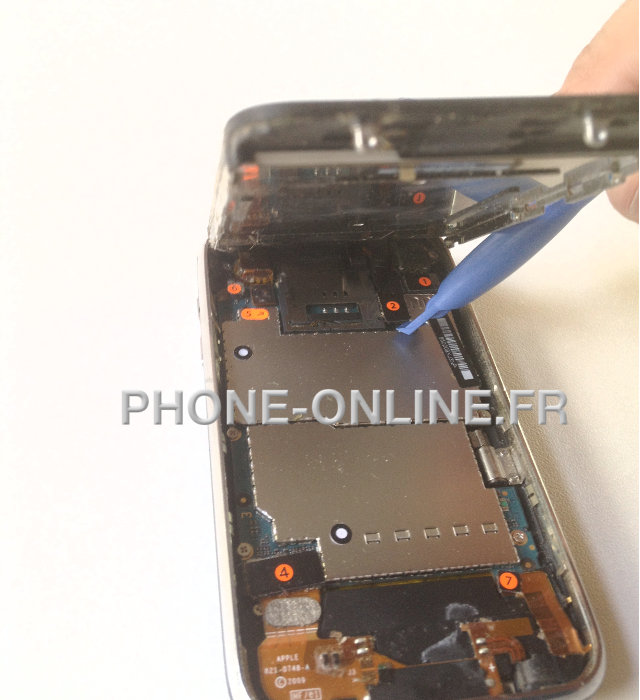

Débranchez dans un premier temps les connecteurs numéro 1 et 2.

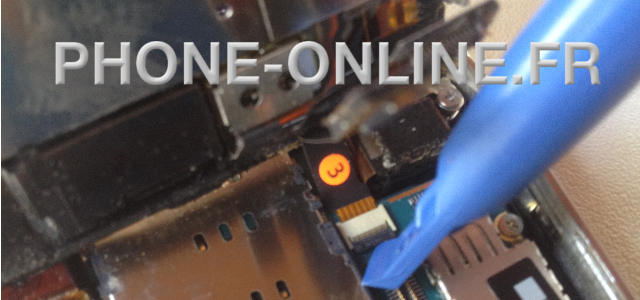

Et maintenant le numéro 3, pour celui-ci il faut dans un premier templs lever la languette de serrage (elle est de couleur noir), poussez la délicatement du bas vers le haut. Un fois soulevée vous pourrez retirer la fiche.
Vous avez démonté votre écran, maintenant installez-y votre écran neuf en suivant les étapes en ordre inverse.
Bonne réparation !
Article à but pédagogique, le site ne sera tenu responsable de tout dommages suite à une mauvaise manipulation / utilisation de l'utilisateur.
